纖維轉盤濾布濾池過濾機產品使用說明？

      纖維轉盤濾布濾池過濾機產品使用說明？
（一）纖維轉盤濾布濾池過濾機供貨范圍
      設備包括：中心管裝置及濾盤、進出水堰、驅動裝置、反抽吸裝置及反抽吸泵、排泥系統、配套儀表及電氣系統、固定支架部件及緊固件，就地控制箱。

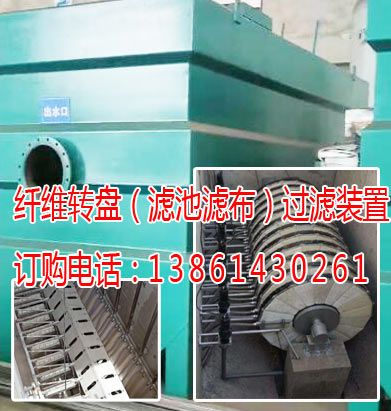

（二）纖維轉盤濾布濾池過濾機結構及工作原理
      纖維轉盤濾布濾池過濾機安裝在特別設計的混凝土濾池內，它的作用在于去除污水中以懸浮狀態存在的各種雜質，提高污水處理廠出水水質，使處理水SS達到一級A標準。纖維轉盤濾布濾池過濾機的運行狀態包括：過濾、反沖洗、排泥狀態。
      1）過濾：污水重力流進入濾池，濾池中設有布水堰。濾布采用完全浸沒的方式，污水由濾布外側進入，過濾液通過中空管收集，重力流通過出水堰排出濾池。整個過程為連續。
      2）清洗：過濾中部分污泥吸附于濾布外側，逐漸形成污泥層。隨著濾布上污泥的積聚，濾布過濾阻力增加，濾池水位逐漸升高。通過壓力傳感器監測池內液位變化。當該池內液位到達清洗設定值(高水位)時，PLC即可啟動反抽吸泵，開始清洗過程。清洗時，濾池可連續過濾。
      過濾期間，纖維轉盤濾布濾池過濾機處于靜態，有利于污泥的池底沉積。清洗期間，過濾轉盤以1轉/分鐘的速度旋轉。抽吸泵負壓抽吸濾布表面，吸除濾布上積聚的污泥顆粒，過濾轉盤內的水自里向外被同時抽吸，并對濾布起清洗作用。瞬時沖洗面積僅占全過濾轉盤面積的1%左右。反沖洗過程為間歇。正常清洗時，2個過濾轉盤為一組，通過自動切換抽吸泵管道上的電動閥控制，纖維轉盤濾布濾池過濾機一個完整的清洗過程中各組的清洗交替進行，其間抽吸泵的工作是連續的。
      3）排泥：纖維轉盤濾布濾池過濾機的過濾轉盤下設有斗形池底，有利于池底污泥的收集。污泥池底沉積減少了濾布上的污泥量，可延長過濾時間，減少反洗水量。經過一設定的時間段，PLC啟動排泥泵，通過池底穿孔排泥管將污泥回流至廠區排水系統。其中，排泥間隔時間及排泥歷時可予以調整。
纖維轉盤濾布濾池過濾機主要部件與結構特點：
       ◎中心管裝置 材料：工程塑料。驅動鏈輪齒：非金屬特殊聚合材料。配件扣件：316不銹鋼。
       ◎平面介質濾盤 每個濾盤垂直安裝在中心管上由6個獨立分片組成，每塊由ABS材料注射成型一個框架，上面覆以平面過濾介質。每一個分片都能夠比較容易的從中心管道上移開，而不使用特殊工具，并允許在裝置頂端移動和更換濾布。系統不需要使用特殊工具。每個濾布濾盤具有大于12.6平方米的有效浸沒過濾面積。過濾介質平均網孔直徑小于10微米，有效過濾深度大于3mm。
       ◎驅動裝置 纖維轉盤濾布濾池過濾機配速度可調的驅動裝置，驅動裝置由驅動電機、驅動軸、驅動鏈條和一個不銹鋼減速機罩組成。驅動電機電源380V/50Hz/3相交流電。電機、減速機采用相當于SEW。 驅動齒輪：SUS304不銹鋼； 驅動鏈條：304不銹鋼，不銹鋼插銷； 設備運行噪聲：小于≤70dB。
       ◎進、出水堰板 進、出水堰板材質均為SUS304不銹鋼，厚度不小于3mm，出水堰板安裝高度應可調節。
       ◎固定支架及部件 每一個濾池都要安裝合適的安裝支架來固定濾池的配件，所有的安裝支架都為304不銹鋼。
       ◎配套儀表  每套設備應配套E+H品牌的1個高位浮球液位計（開關）和1個液位傳感器。高位浮球液位計，能夠及時顯示溢流時水位，同時將液位數據傳輸給PLC系統，作為浮球開關。液位傳感器，能監測和顯示水位，控制反沖洗運行。
纖維轉盤濾布濾池過濾機設備主要部件材質
       中心進水管        不銹鋼304，厚度≧6mm
       驅動鏈輪          不銹鋼304
       驅動鏈條          不銹鋼304
       濾盤               ABS
       濾布              四氟乙烯濾布
       吸盤支架          不銹鋼304
       進出水堰板        不銹鋼304
       管路閥門          不銹鋼304
       配件扣件：        不銹鋼304
